Litiumioniakkujen varastosäiliöt — LogBATTin SafetyBATTbox-tuotteet
Menestyksekkäiden SafetyBATTbox-kuljetuslaatikoiden pohjalta kehitimme asiakkaiden suuren kysynnän vuoksi ratkaisun varastointi- ja karanteenikäyttöön hyödyntäen kaikkia hyväksi todettuja kuljetusjärjestelmien turvallisuusominaisuuksia.

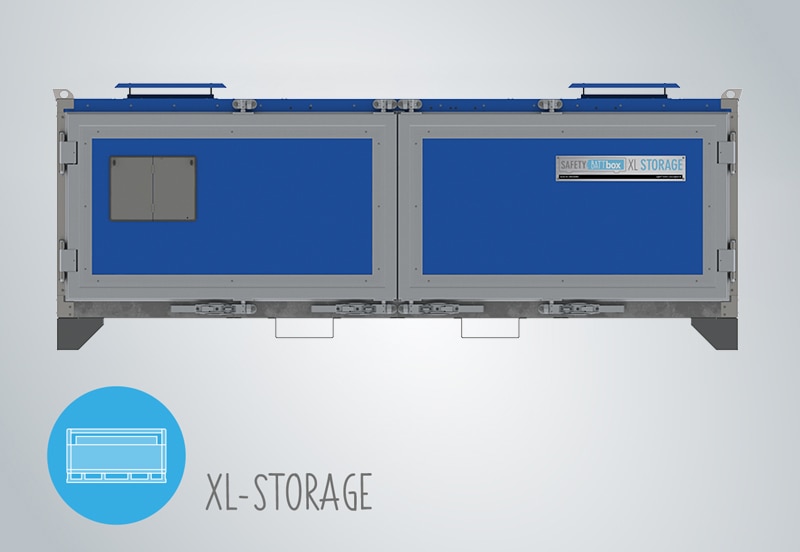

XL-Storage
L-Storage
M-Storage
Turvalliset varastointiratkaisut vaurioituneille ja viallisille litiumakuille
SafetyBATTbox-ratkaisujen avulla LogBATT tarjoaa ratkaisuja litiumakkujen karanteenivarastointiin, puskurivarastointiin, evakuointiin ja turvalliseen pitkäaikaiseen varastointiin. Käyttötarkoituksesta riippuen säiliöistä käytetään myös nimityksiä varastointisäiliö, karanteenisäiliö, onnettomuussäiliö tai evakuointisäiliö. Kaikki nämä nimitykset kuvaavat samaa säiliötyyppiä erilaisissa käyttötilanteissa.
Ratkaisumme soveltuvat seuraaviin käyttökohteisiin:
- vaurioituneet tai vialliset litiumakut, jotka on välivarastoitava turvallisesti ennen jatkokuljetusta
- kriittisesti vaurioituneet akut, joihin liittyy Thermal Runaway -riski ja jotka edellyttävät välitöntä eristämistä muusta varastoalueesta
- karanteenivarastointi korjaamo- tai vahinkotapausten jälkeen, kunnes jatkokuljetus voidaan järjestää
- puskurivarastointi ennen kierrätystä tai muuta hyödyntämistä
- ulkovarastointi tehdasalueilla, kierrätyslaitoksissa ja huoltotoimipaikoissa
- teollisuus, logistiikka, korjaamot, autoteollisuus ja jätehuoltoyritykset
Varastointisäiliöt – nyt myös vuokrattavissa!
Hyödyntäkää nyt entistä suurempaa joustavuutta: Turvalliseen litiumioniakkujen varastointiin suunniteltu SafetyBATTbox Storage Family soveltuu vaurioitumattomille, viallisille ja kriittisesti vaurioituneille akuille, ja sen voi nyt ostamisen lisäksi myös vuokrata. Näin saatte kustannustehokkaan ratkaisun vaihteleviin tarpeisiin, määräaikaisiin projekteihin ja lyhyellä varoitusajalla syntyviin vaatimuksiin. Ottakaa yhteyttä meihin – neuvomme mielellämme henkilökohtaisesti ja löydämme yhdessä tarpeisiinne sopivan vuokraratkaisun.
Thermal Runaway varastoinnissa: viiveellä ilmenevä riski
Litiumakkujen kennot voivat altistua lämpöreaktioille jo suhteellisen vähäisten mekaanisten vaurioiden, ikääntymisen, ylilatauksen tai virheellisen latauksen seurauksena. Tätä ilmiötä kutsutaan teknisessä terminologiassa nimellä Thermal Runaway. Tällöin tapahtuu hallitsematon eksoterminen reaktio, jossa muodostuu suuri määrä savukaasuja ja kennon sisäinen paine voi kasvaa niin voimakkaasti, että seurauksena voi olla räjähdys ja sitä seuraava voimakas tulipalo.
Vaurioituneet litiumakut voivat reagoida termisesti myös lepotilassa – joskus vasta tuntien, päivien tai jopa viikkojen kuluttua alkuperäisestä vauriotapahtumasta. Akku, joka vaikuttaa välittömästi onnettomuuden tai putoamisen jälkeen vakaalta, voi muuttua riskiksi hitaasti etenevän sisäisen oikosulun seurauksena. Tämän vuoksi varastointi suojaamattomalla alueella on erityisen vaarallista, sillä vahinkotilanteessa toimenpiteisiin voidaan usein ryhtyä vasta reaktion jo alettua.
Varastointiympäristö lisää riskiä entisestään. Akusto koostuu yleensä useista yksittäisistä kennoista, ja yhden kennon palo voi levitä viereisiin kennoihin. Tätä ilmiötä kutsutaan nimellä Thermal Propagation. Varastoalueella, jossa säilytetään useita akkuja samanaikaisesti, on lisäksi olemassa vaara, että palo leviää yhdestä akusta muihin akkuihin. Näin yksittäisestä kennotapahtumasta voi kehittyä lyhyessä ajassa koko varaston kattava tulipalo.
Viivästyneiden Thermal Runaway -ilmiöiden tyypillisiä aiheuttajia varastoinnissa ovat turvonneet akut, jotka on noudettu korjaamoilta, sähköajoneuvojen vaurioituneet ajoakut, takaisinvetokampanjoista palautuneet akut sekä tuotekehityksen prototyyppiakut, joiden käyttäytymistä ei ole vielä täysin karakterisoitu. Kaikissa näissä tilanteissa varastointi eristetyssä testatussa turvasäiliössä on ainoa luotettava suojatoimenpide.
SafetyBATTbox-varastointisäiliöt: turvalliset ratkaisut viallisten litiumakkujen pitkäaikaiseen varastointiin
LogBATTin SafetyBATTbox-tuotteet on kehitetty erityisesti vaurioituneiden, viallisten ja kriittisesti vaurioituneiden litiumioniakkujen pitkäaikaisvarastoinnin vaatimuksiin. Toisin kuin pelkästään kuljetukseen tarkoitetut pakkaukset, jotka on suunniteltu rajalliseen käyttöaikaan, nämä varastointisäiliöt on suunniteltu jatkuvaan säilytykseen viikkojen tai kuukausien ajan – ne ovat kestäviä, säänkestäviä ja yhteensopivia yleisten varastointi-infrastruktuurien kanssa.
BAM:n testaamat säiliöt suojaavat ihmisiä ja ympäristöä myös silloin, kun varastoitu akku reagoi termisesti. Kestävä teräsrakenne ruostumattomasta teräksestä valmistetulla sisäsäiliöllä tarjoaa mekaanisen suojan liekkejä ja sinkoutuvia osia vastaan tapahtuman aikana. Integroitu kaasunhallintajärjestelmä varmistaa hallitun paineenalennuksen ja savukaasujen suodatuksen. Lämpöeristys pitää ulkopintojen lämpötilan akkupalon aikana hallitulla tasolla ja estää palon leviämisen viereisiin säiliöihin tai varastoituihin materiaaleihin.

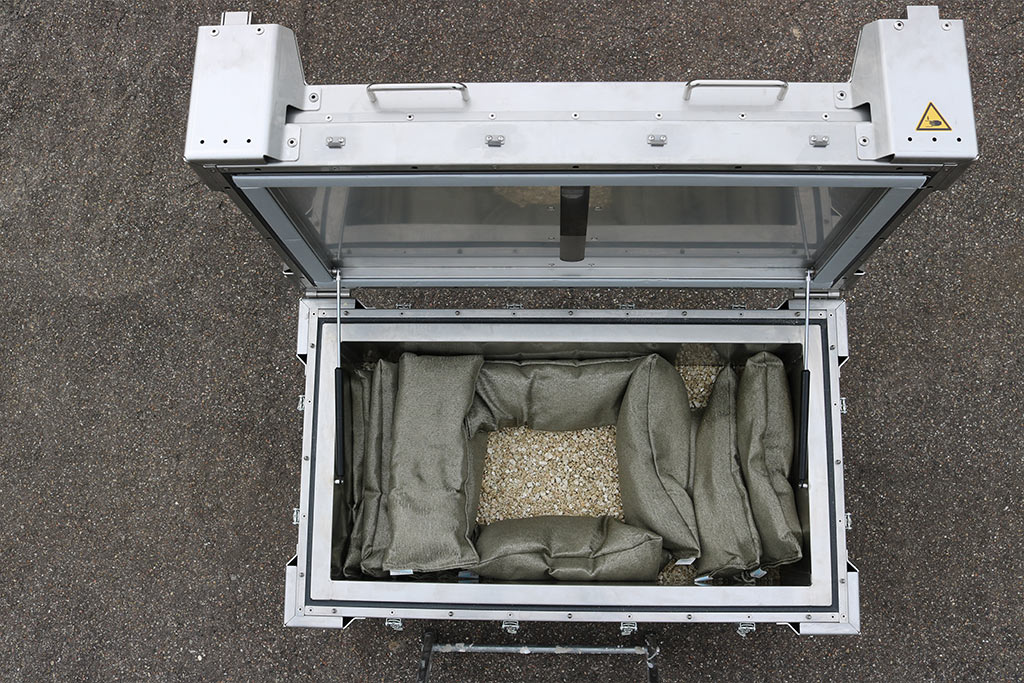

Säiliön sisällä LogBAGs – uudelleenkäytettävät palonsuojatyynyt, jotka on valmistettu testatusta, DIN 4102 -standardin mukaisesta palamattomasta materiaalista – pitävät varastoidut akut tukevasti paikallaan ja imevät mahdollisesti vuotavia nesteitä, kuten elektrolyyttiä tai jäähdytysnestettä. Toisin kuin irtonaiset palonsuojaustäytemateriaalit, LogBAGs-tyynyt voidaan käytön jälkeen poistaa, tarkastaa ja käyttää uudelleen, mikä on erityisen käytännöllistä varastoinnissa, jossa akkuja käsitellään tai pakataan uudelleen usein.

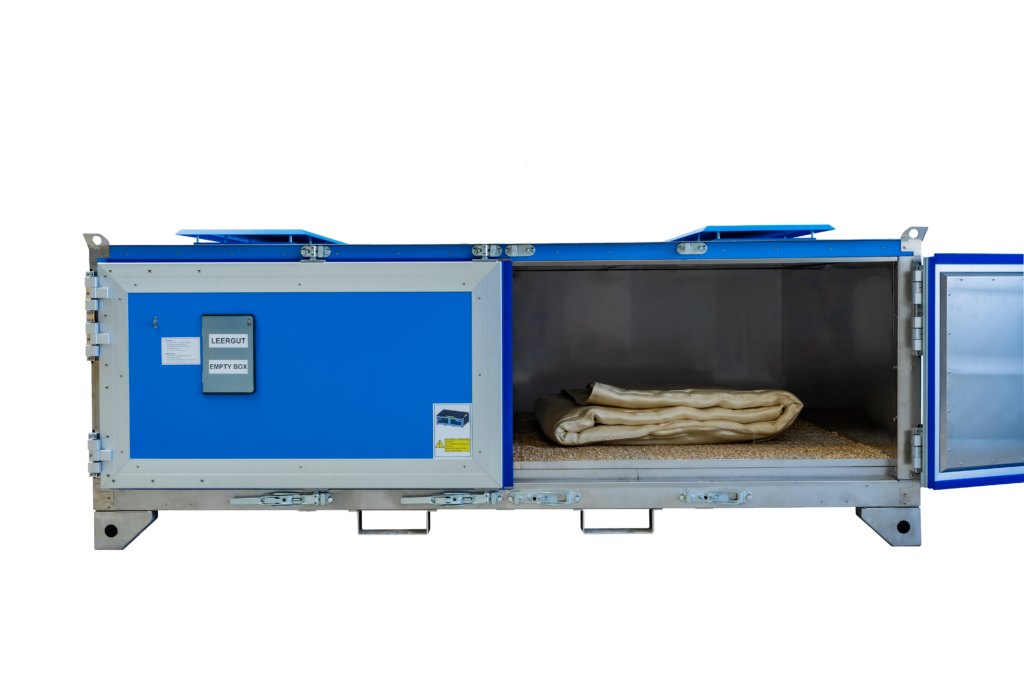

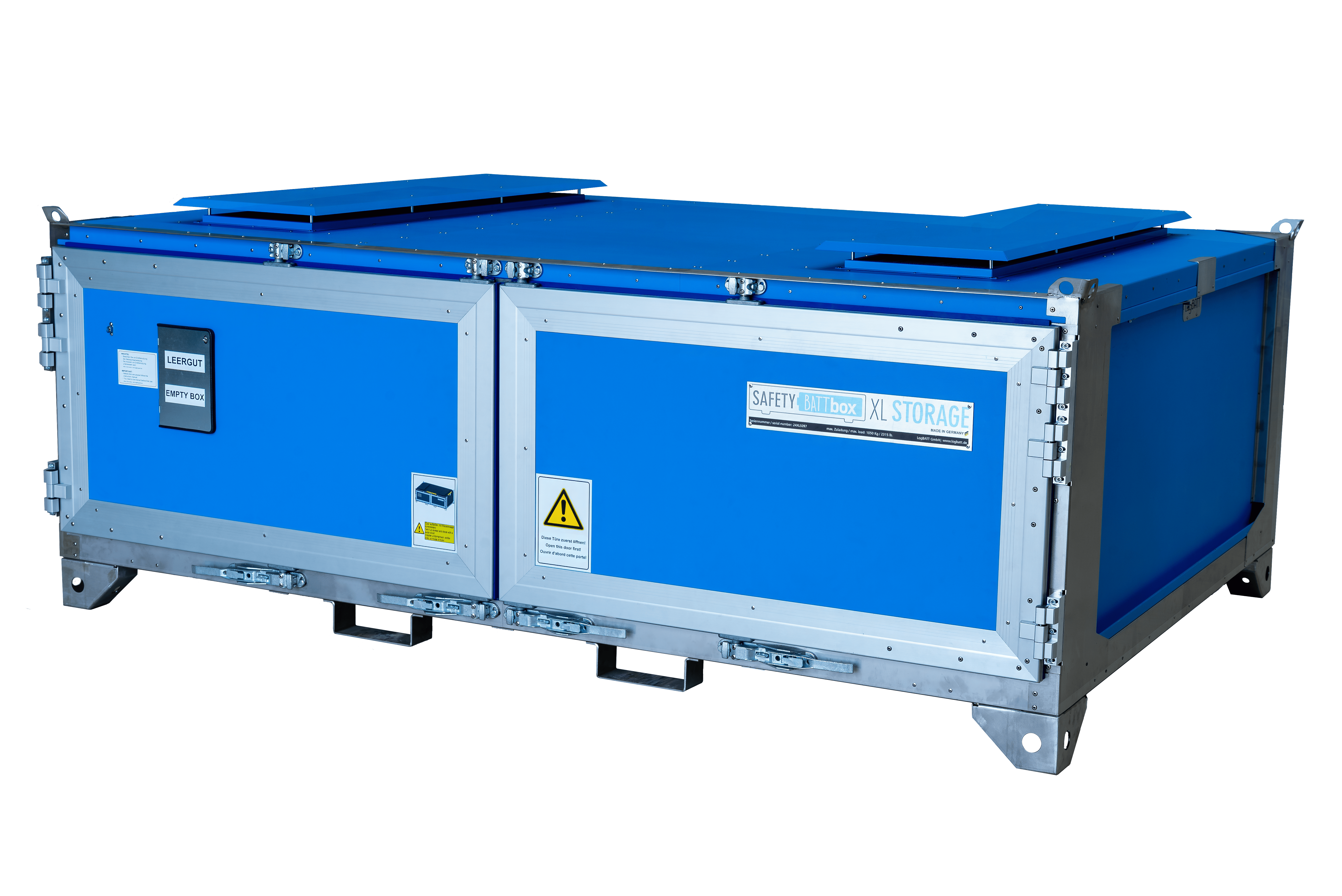

LogBATTin SafetyBATTBox XL Storage -ratkaisun erityinen etu on käytännöllinen etukuormaus. Sen ansiosta myös raskaat ja suurikokoiset litiumakut voidaan siirtää suoraan säiliöön pumppukärryllä tai trukilla nopeasti, turvallisesti ja ergonomisesti ilman työlästä ylhäältä tapahtuvaa nostamista. Tämä säästää aikaa, vähentää viallisten tai kriittisesti vaurioituneiden litiumakkujen käsittelyyn liittyviä riskejä ja mahdollistaa huomattavasti tehokkaamman käytön varastointi-, karanteeni- ja evakuointitehtävissä. Yhdessä todellisissa olosuhteissa suoritettujen palotestien, lämpöeristyksen ja integroidun kaasunhallintajärjestelmän kanssa SafetyBATTBox XL Storage tarjoaa korkean turvallisuustason nykyaikaiseen litiumakkujen logistiikkaan.
SafetyBATTbox-varastointisäiliöiden käyttökohteet
Tyypillisiä käyttökohteita ovat vaurioituneiden ja kriittisesti vaurioituneiden litiumioniakkujen varastointi erilaisissa käyttötilanteissa:
- Karanteenivarastointi viallisille akuille korjaamotapahtuman, asiakaspalautuksen tai vahinkotilanteen jälkeen siihen asti, kunnes määräysten mukainen kuljetus voidaan järjestää
- Puskurivarastointi ennen kierrätystä tai muuta hyödyntämistä, erityisesti silloin, kun takaisinvetokampanjoista kertyy suuria määriä akkuja
- Ulkovarastointi tehdasalueilla, kierrätyskeskuksissa tai korjaamorakennusten läheisyydessä – varastointisäiliöt ovat säänkestäviä ja voivat siirtää paloriskin pois rakennuksesta
- Prototyyppiakkujen varastointi tuotekehityksessä käytettäville akuille, joiden käyttäytymistä kuormituksen alaisena ei vielä tunneta täysin
- Paloturvallinen säilytys vara-akuille energiavarastojärjestelmissä, varavoimajärjestelmissä tai UPS-asennuksissa
SafetyBATTbox Storage family

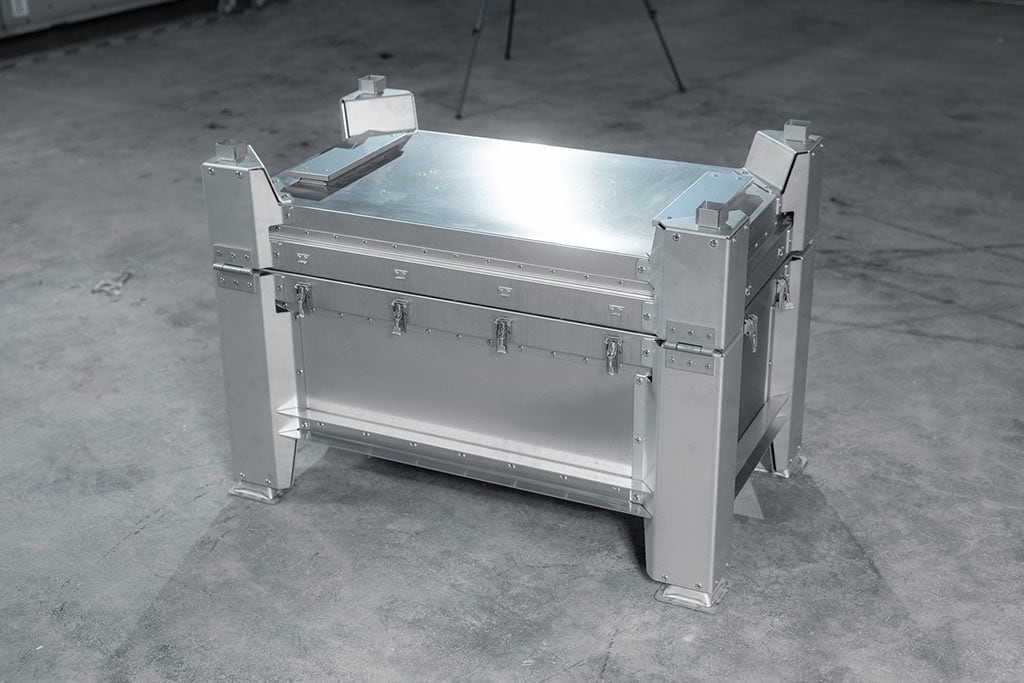

Soveltuu käytettäväksi varastointi-, karanteeni- ja evakuointisäiliönä
- Onnettomuussäiliö pienten ja suurten litiumioniakkujen varastointiin
- Lämpöeristys – ei sammutusveden tarvetta

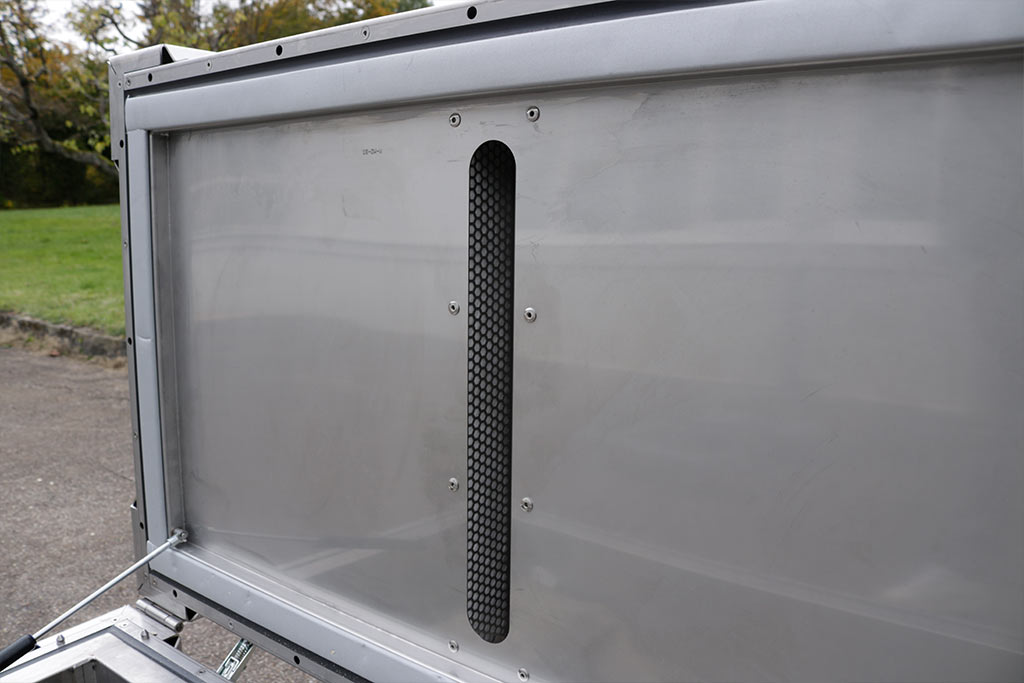

- Savukaasujen hallinta ja suodatinjärjestelmä
- Nesteiden, kuten elektrolyytin tai jäähdytysveden, sitominen imeytysaineen avulla
- Pinottava 1+1
- Kuormattavissa edestä tai ylhäältä
- Modulaarinen käyttö
- Lisävarusteet:
+ väliseinät
+ rullarata tai ritilätaso sisätilaan

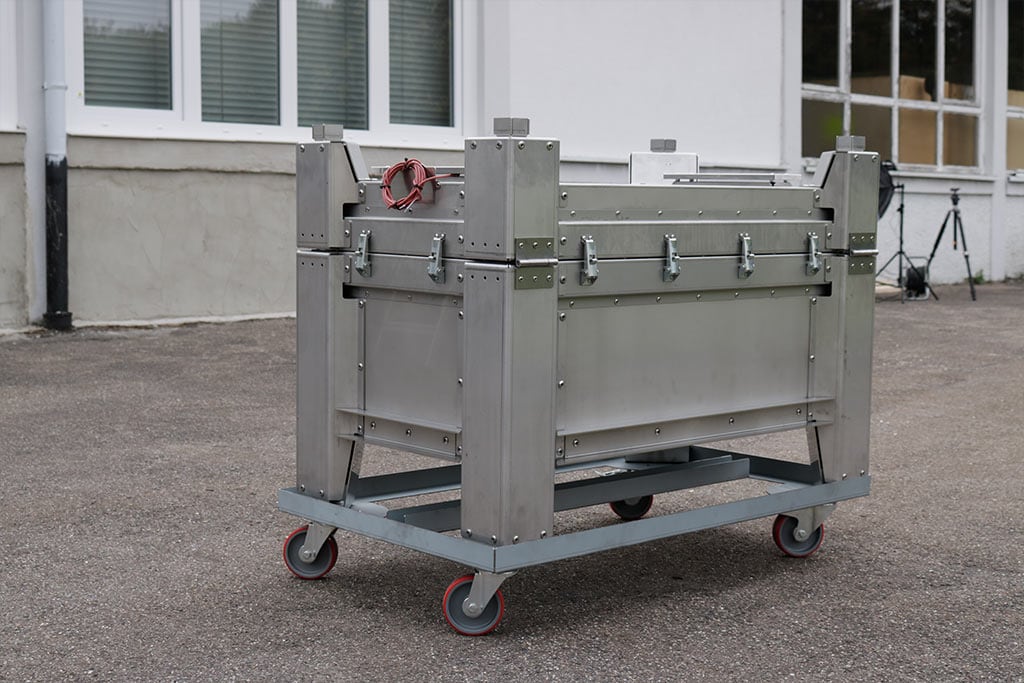

+ siirrettävissä pyörillä, pumppukärryllä tai trukilla (vain tyhjänä)
+ anturivalvonta
+ huoltovapaa
LogBATT Storage -tuoteperheen edut
- Soveltuu kennoille, akkumoduuleille sekä suuriin PHEV- ja BEV-korkeajänniteakkuihin asti
- Tuli ja sinkoutuvat osat pysyvät säiliön sisällä¹
- Sammutusvettä ei tarvita
- Voidaan käyttää ilman sammutusveden keräysjärjestelmää
- Soveltuu joustavasti tuotantoon, korjaamoihin, kauppaan, viranomaisille, tutkimuslaitoksille jne.
- Jaettavissa osiin (koskee vain XL-mallia)
- Yhden henkilön käytettävissä
¹ Testatuissa versioissa, joissa käytetään lisäpakkausmateriaalia
Tuotevertailu: SafetyBATTbox-varastointisäiliöt rinnakkain

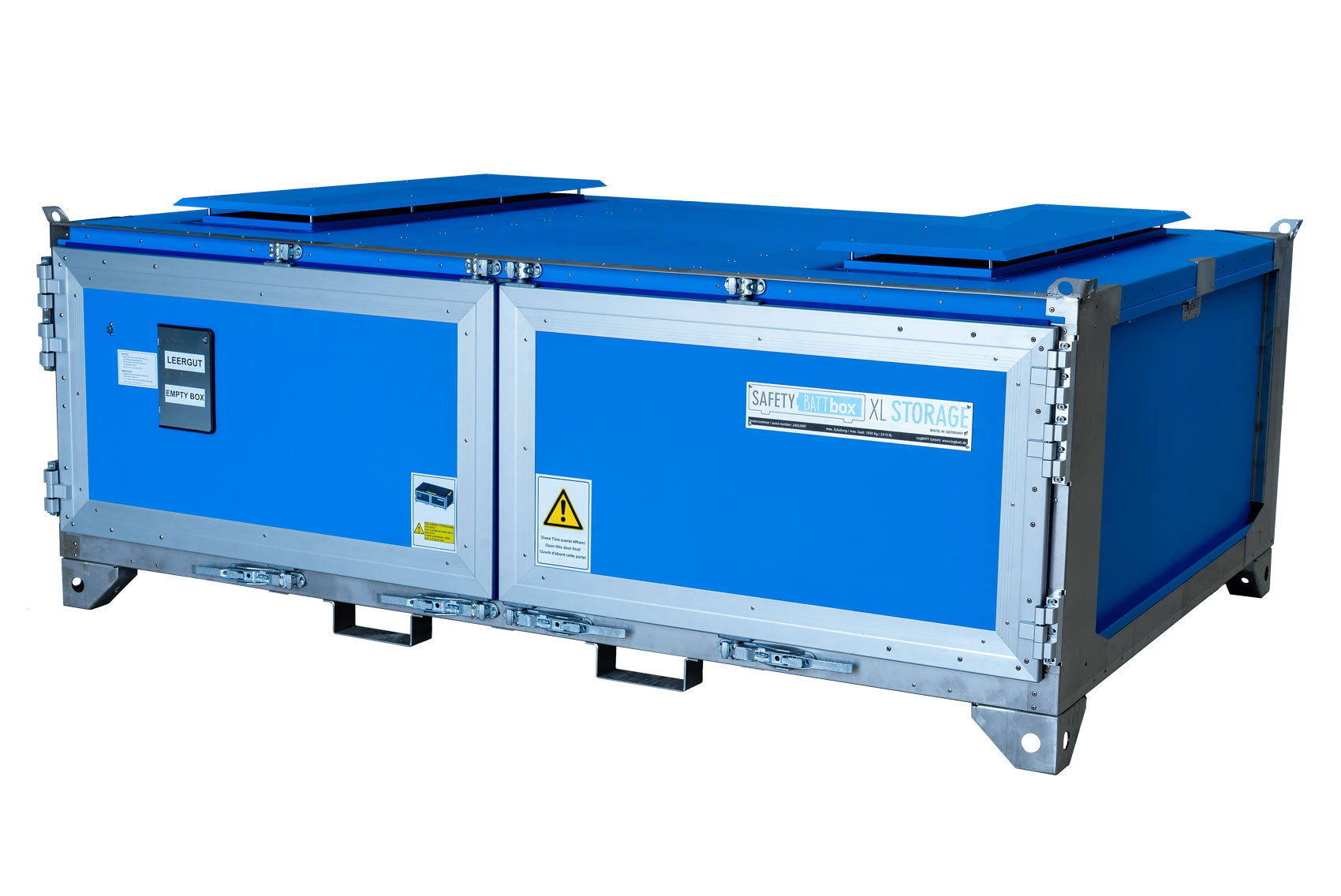

| SafetyBATTbox | XL-Storage |
| Ulkomitat [mm] | 3196 x 2298 x 1237 |
| Sisämitat [mm] | 2976 x 2039 x 757,5 |
| Tyhjäpaino noin [kg] | 1150 |
| Rakenne | Ruostumaton teräs, sinkitty teräs, jauhemaalattu teräs |
| Kaasunhallintajärjestelmä | ✓ |
| Pinottava | ✓ |
| Akun paino enintään [kg] | 1050 |

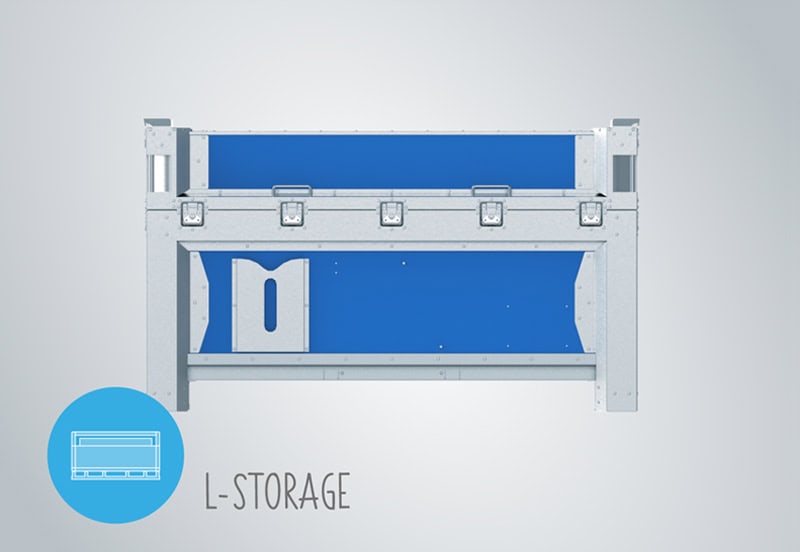

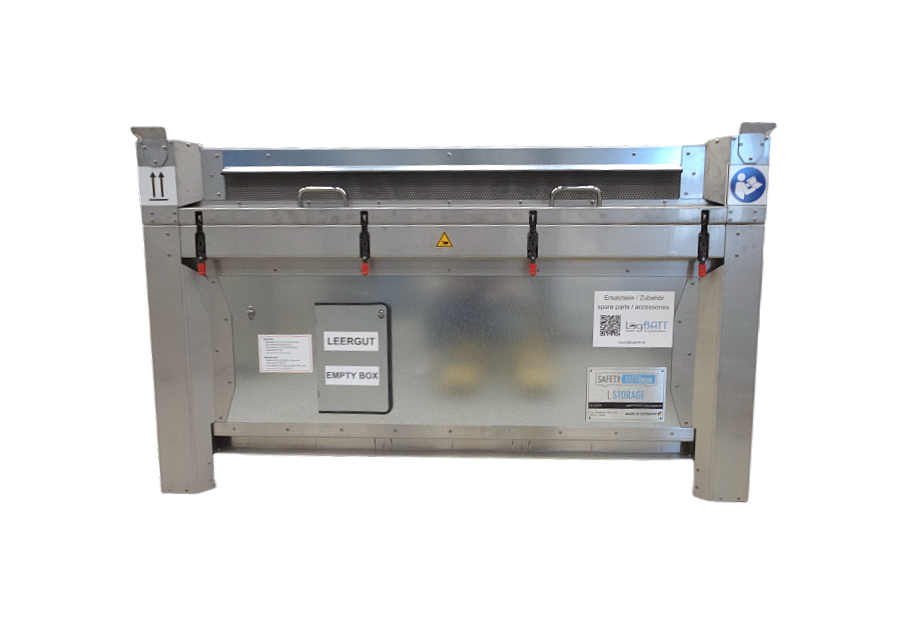

| SafetyBATTbox | L-Storage |
| Ulkomitat [mm] | 1604 x 1204 x 945 |
| Sisämitat [mm] | 1390 x 993 x 519 |
| Tyhjäpaino noin [kg] | 295 |
| Rakenne | Anodisoitu alumiini, ruostumaton teräs, sinkitty teräs |
| Kaasunhallintajärjestelmä | ✓ |
| Stapelbar | ✓ |
| Akun paino enintään [kg] | 350 |

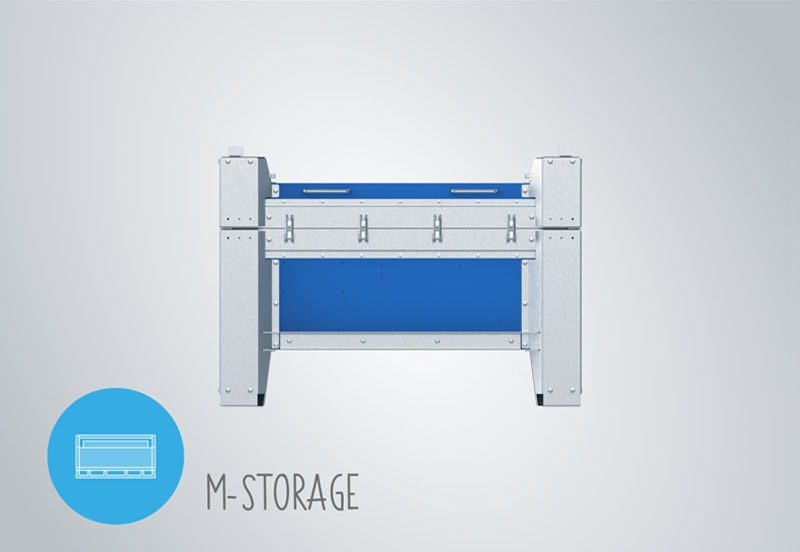

| SafetyBATTbox | M-Storage |
| Ulkomitat [mm] | 1000 x 600 x 700 |
| Sisämitat [mm] | 816 x 416 x 306 |
| Tyhjäpaino noin [kg] | 85 |
| Rakenne | Sinkitty teräs |
| Kaasunhallintajärjestelmä | ✓ |
| Pinottava | ✓ |
| Akun paino enintään [kg] | 80 |
Palotesti SBB XL-Storage -version 1:llä
Tutustu vauriotilannesäiliöihimme:
Tel.: +49 7153 925080 | E-Mail: info@logbatt.de
Helppo käyttää ja nopeasti käyttöönotettavissa hätätilanteessa.
- Savukaasujen suodatus
- Lämpöeristys
- Pinottava

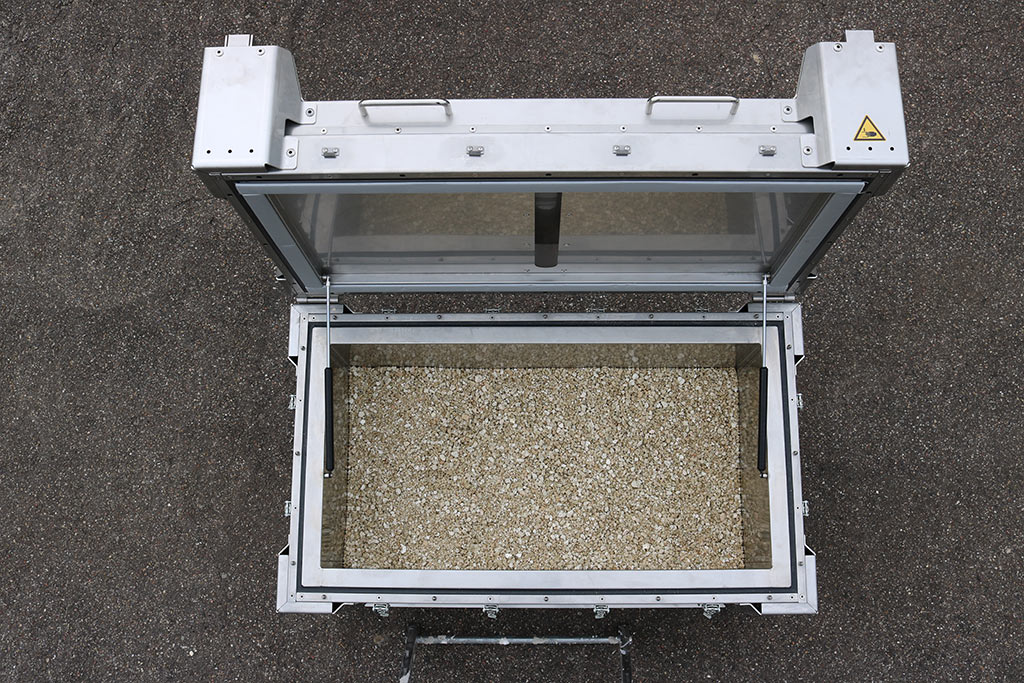

- Keräysallas imeytysmateriaalilla
- Helppo käsitellä
- Kuormattavissa edestä
- Valinnaiset lisävarusteet: väliseinä ja rullarata

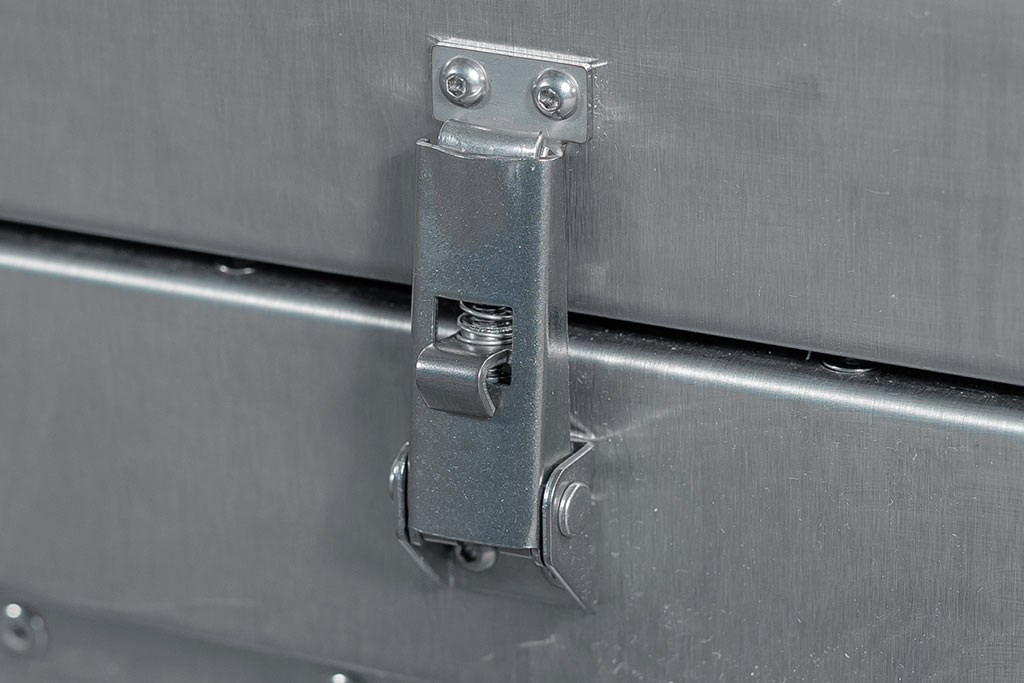

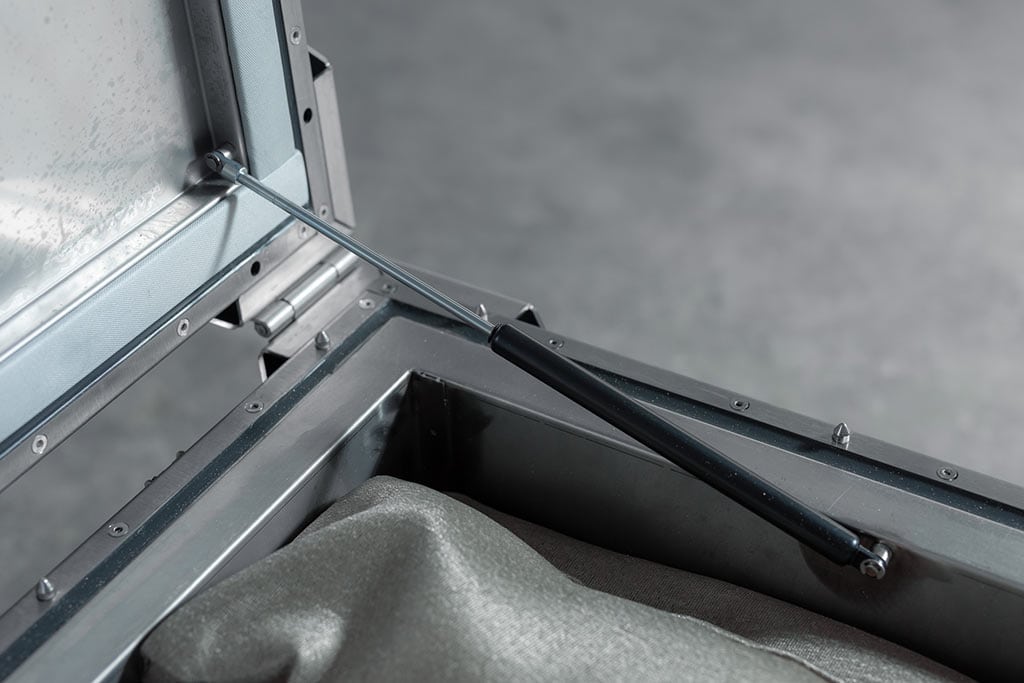

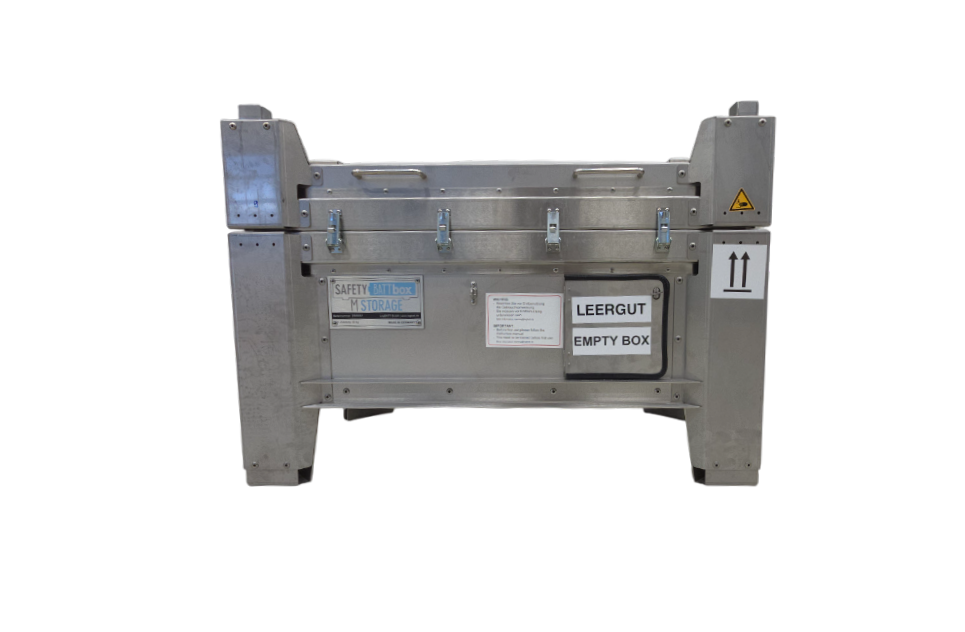

SafetyBATTbox M-Storage
Valinnaiset lisävarusteet:
Usein kysytyt kysymykset litiumioniakkujen varastointisäiliöistä
Miksi viallisille litiumakuille tarvitaan erityinen varastointisäiliö?
Vialliset akut voivat reagoida lämpöreaktioilla myös varastoinnin aikana, joskus vasta tuntien tai päivien kuluttua vaurion syntymisestä. Tavanomainen varastotila ei tarjoa lämpöeristystä eikä savukaasujen hallintaa, mikä voi vaarantaa koko rakennuksen turvallisuuden. Vahinkotilanteessa SafetyBATTbox Storage pitää lämmön, liekit, sinkoutuvat osat ja nesteet hallitusti säiliön sisällä sekä suojaa ympäristöä.
Mitä tapahtuu, jos akku reagoi varastointisäiliössä?
Jos akku reagoi lämpöreaktion seurauksena SafetyBATTbox Storage -säiliössä, tapahtuma rajataan säiliön sisälle: lämpöeristys pitää ulkopinnat hallitussa lämpötilassa, suunnattu savukaasujen hallinta suodatinjärjestelmineen johtaa myrkylliset kaasut turvallisesti pois, imeytysmateriaalilla varustetut keräysaltaat sitovat vuotavat nesteet ja LogCOVER-palonsuojapeitteet estävät palon leviämisen säiliön sisällä. Ympäröivä varastointiympäristö pysyy suojattuna.
Millaisia varastointisäiliöitä LogBATT tarjoaa litiumakuille?
SafetyBATTbox Storage -tuoteperheeseen kuuluvat XL-Storage suurille sähköautojen akuille ja korkeajänniteakuille, L-Storage teollisille akkumoduuleille ja keskikokoisille akkupaketeille sekä M-Storage pienemmille kennoyksiköille ja usean akun kokonaisuuksille. Jokainen malli täyttää TRGS 510:n ja VdS 3103:n vaatimukset, ja ne ovat saatavilla myös vuokrattavina vaihtoehtoina.
Mikä on SafetyBATTbox Storage -tuoteperheen kapasiteetti?
SafetyBATTbox XL-Storage -malliin voidaan varastoida enintään 1 050 kg akkuja, mikä riittää kokonaisille sähköautojen akkupaketeille. L-Storage on suunniteltu useiden satojen kilogrammojen painoisille akkumoduuleille, ja M-Storage pienemmille kennoryhmille. Tarkat sisämitat ja painotiedot löytyvät kunkin tuotemallin omalta tuotesivulta.
Mitä materiaaleja LogBATTin varastointisäiliöissä käytetään?
Mallista riippuen LogBATT valmistaa varastointisäiliöt joko jauhemaalatusta teräksestä (XL-Storage) tai sinkitystä teräksestä (L-Storage ja M-Storage). Kaikissa mainituissa malleissa kuumuutta kestävästä ruostumattomasta teräksestä valmistettu sisäallas tarjoaa lämpösuojauksen. Kaikki materiaalit kestävät lämpöä ja sääolosuhteita, ja ne soveltuvat käytettäviksi sekä sisätiloissa että ulkona katoksen alla.
Voiko LogBATTin varastointisäiliöitä pinota?
Kyllä, SafetyBATTbox Storage -tuoteperhe on suunniteltu pinottavaksi. Tämä säästää varastotilaa erityisesti useiden viallisten akkujen karanteenivarastoinnissa. Pinottavuus on osa rakennetyyppihyväksyntää ja mahdollistaa täyden palosuojauksen myös pinottuna. Suurin sallittu pinoamiskorkeus riippuu mallista.
Voinko sijoittaa LogBATTin varastointisäiliöt ulkotiloihin?
Kyllä, kaikki SafetyBATTbox Storage -mallien materiaalivaihtoehdot kestävät sääolosuhteita ja soveltuvat ulkokäyttöön katoksen alla. Näin ne soveltuvat varastoalueille, kierrätyskeskuksiin, tehdasalueille sekä sijoitettaviksi suoraan tuotanto- tai korjaamorakennusten läheisyyteen. Ulkosijoitus voi lisäksi vähentää ympäröiviin rakennuksiin kohdistuvaa paloriskiä.
Onko LogBATTin varastointisäiliöillä myös kuljetushyväksyntä?
Ei. SafetyBATTbox Storage -tuoteperhe on suunniteltu varastointikäyttöön. Viallinen akku on kuljetettava ADR-määräysten mukaisesti YK-sertifioidussa kuljetussäiliössä edellyttäen, että kyseisen pakkausohjeen vaatimukset täyttyvät. Kunkin SafetyBATTbox-kuljetusmallin tarkat kuljetushyväksynnät löytyvät mallikohtaiselta tuotesivulta. Litiumioniakkujen kuljetukseen LogBATT tarjoaa tähän tarkoitukseen erityisesti optimoituja ja hyväksyttyjä kuljetuslaatikoita.
Voinko ostaa tai vuokrata LogBATTin varastointisäiliöitä?
Molemmat vaihtoehdot ovat mahdollisia. SafetyBATTbox Storage -ratkaisut voidaan ostaa suoraan, mikä on tarkoituksenmukaista toimipaikoille, joilla on jatkuvaa tarvetta, kuten kierrätysyrityksille, korjaamoketjuille tai teollisuuslaitoksille. Tilapäisiin tarpeisiin, kuten takaisinvetokampanjoihin tai erillisiin projektivaiheisiin, LogBATT tarjoaa varastointisäiliöitä myös vuokralle.
Mitkä LogBATTin varastointisäiliöt soveltuvat sähköautojen akuille?
Täysille sähköautojen akkupaketeille ja suurille korkeajänniteakuille sopivin ratkaisu on SafetyBATTbox XL-Storage. Siihen voidaan varastoida enintään 1 050 kg akkuja, ja se on suunniteltu myös kriittisesti vaurioituneiden PHEV- ja BEV-akkujen karanteenivarastointiin. Yksittäisille sähköautojen akkumoduuleille soveltuu vaihtoehtoisesti SafetyBATTbox L-Storage.
